Birdy,BD-1用 Fishboneの交換と調整方法
リアフレームを固定する為のBirdy、BD-1用 Fishboneが折れてしまった場合の交換方法や調整の方法を解説します！！
目次

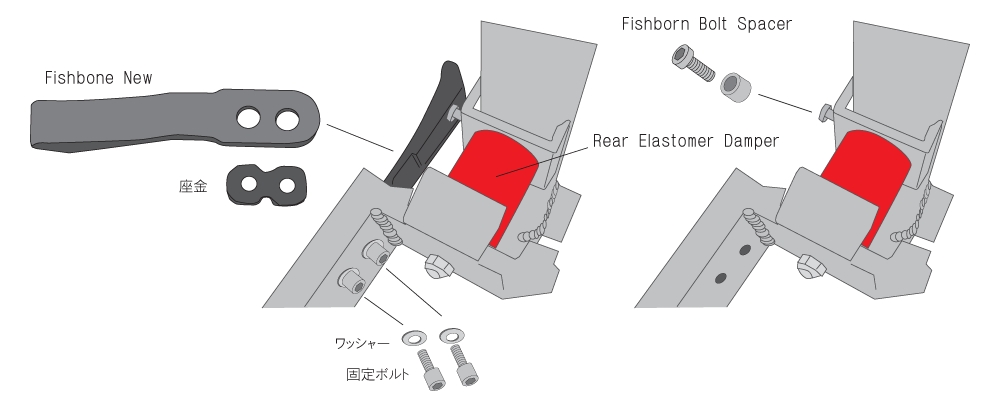

Fishbone(フィッシュボーン)付近の部品名
- Fishbone（フィッシュボーン）
- 座金
- ワッシャーｘ２
- 固定ボルト
- Fishborn Bolt Spacer（フィッシュボーン ボルトスペーサー）
- リアエラストマー
と言う部品構成になります

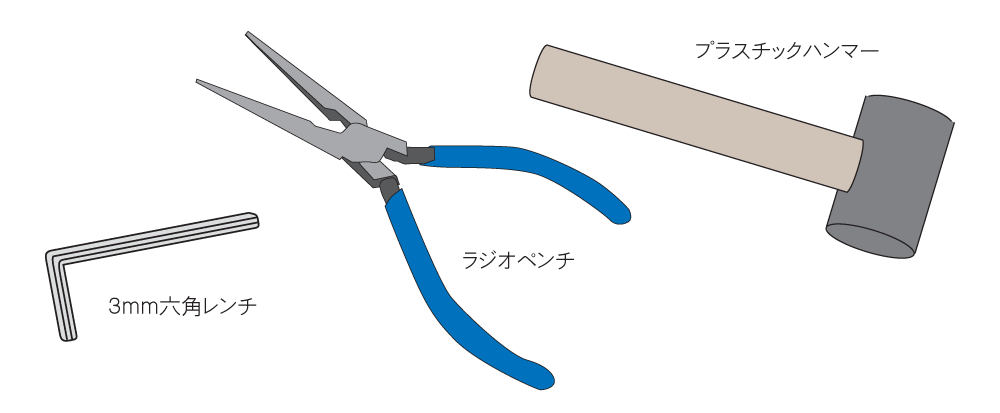

Fishbone(フィッシュボーン)の交換に必要な工具
- ３ｍｍ六角レンチ
- ラジオペンチ (フィッシュボーンが折れている場合)
- プラスチックハンマー
フィッシュボーンの調整を行う場合は誰かお手伝いの方を呼んだ方が良いと思います
Fishbone交換の注意点

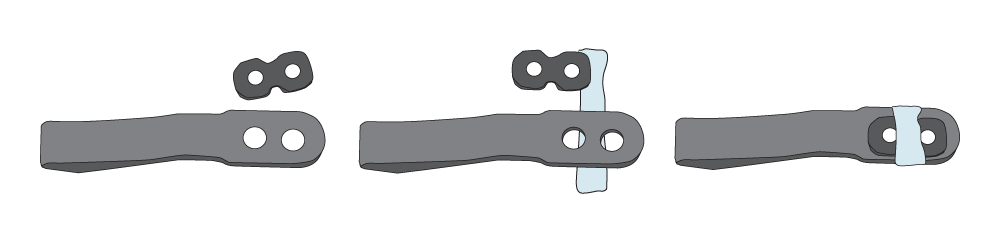

Fishboneには座金がセロハンテープで固定されておりますが、もしこのテープを剥がしてしまった場合は ４cm程の長さに切ったセロハンテープを縦半分に切り、座金とフィッシュボーンをテープで固定して下さい
Fishboneの交換

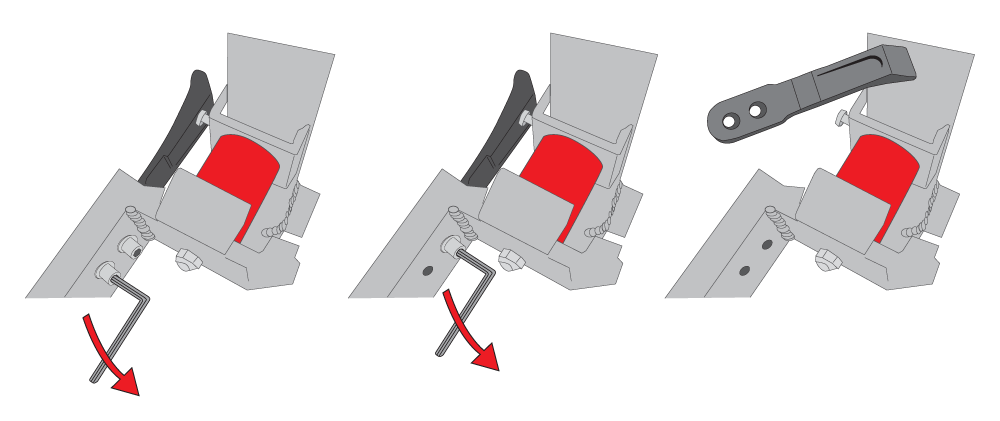

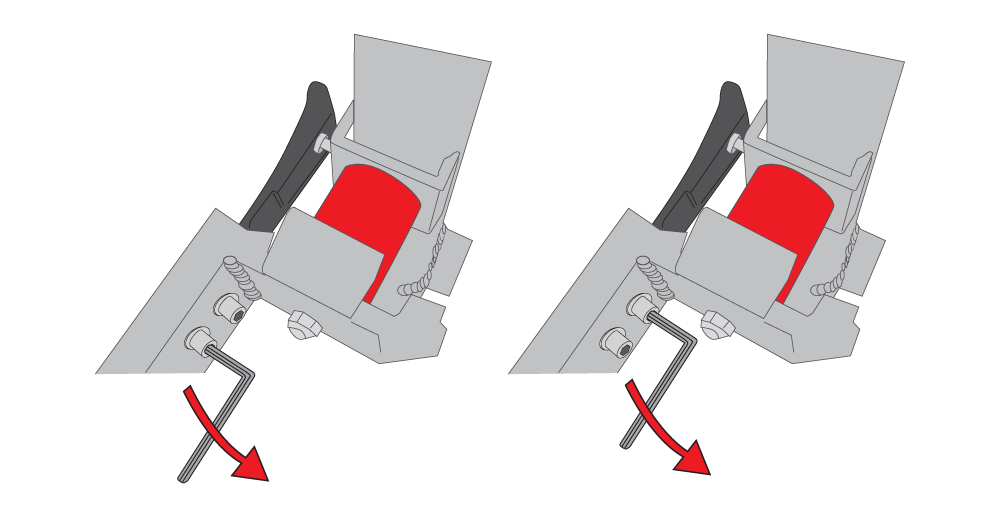

スイングアーム裏側にある２本のボルトを３mm六角レンチで外し、フィッシュボーンを引き抜きます。

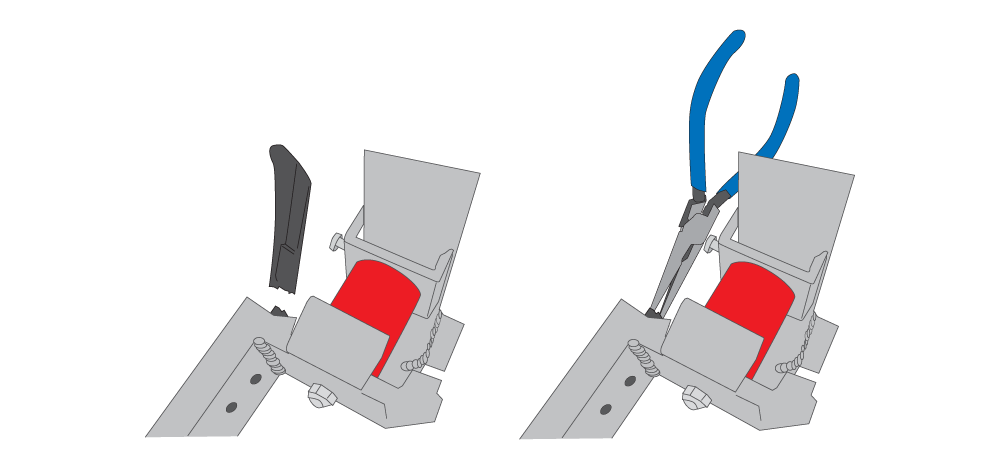

フィッシュボーンがスイングアームの中で折れてしまっている場合はラジオペンチなどを使って引き抜きます。

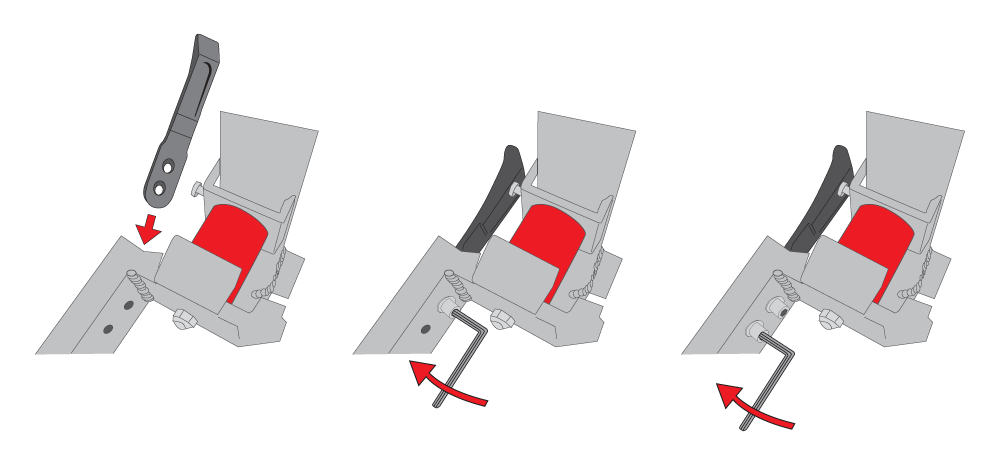

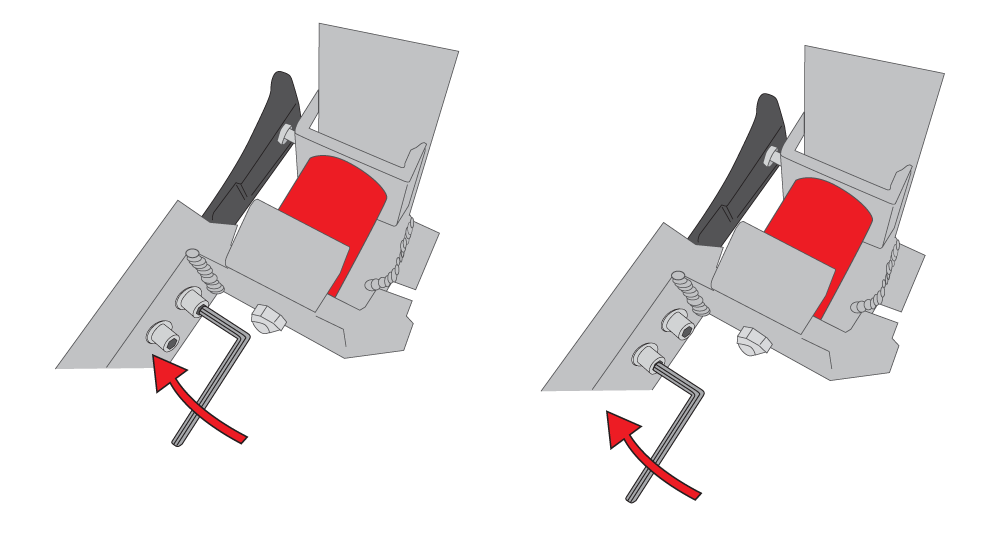

新しいフィッシュボーンをスイングアームに差し込んで裏側にある２本のボルトを３mm六角レンチで固定します。
Fishboneの調整

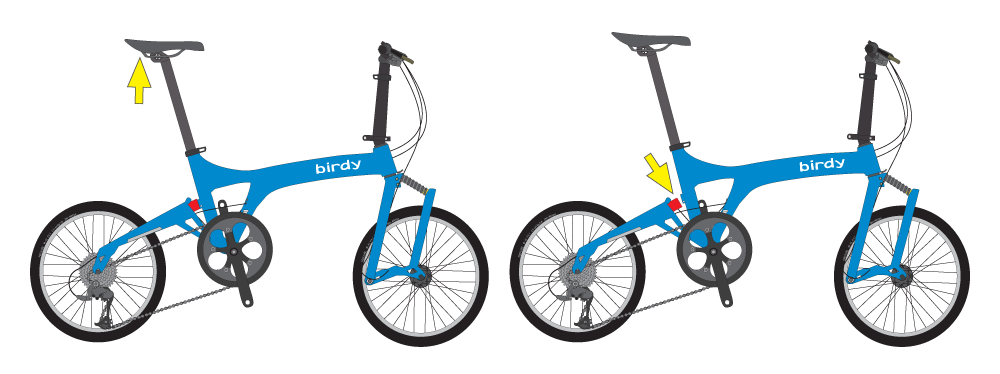

Ｂｉｒｄｙを暫く使用しているとサドルを持ちあげた時に、フィッシュボーンの付近がカクカクするようになってきます。

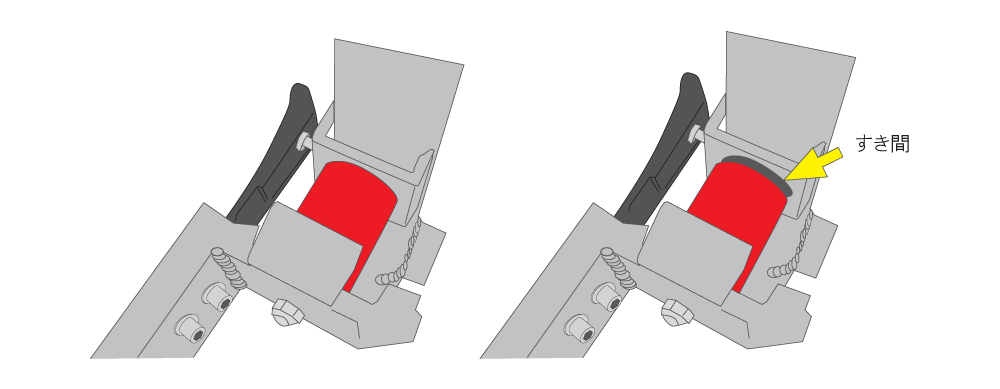

自転車を持ち上げる際にはフィッシュボーンがフィッシュボーンスペーサーナットに引っかかって前方に引っ張られますし、 フィッシュボーンが擦り減ってしまったり、エラストマーが劣化して縮んでいたりと、理由はさまざまですが、 エラストマーとフレームの間に少し隙間ができてしまいます。

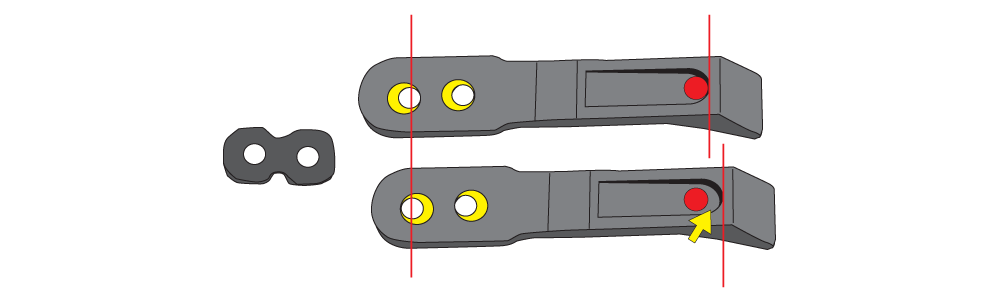

フィッシュボーンの座金よりもフィッシュボーンの穴の方が少し大きく作られていますから、 フィッシュボーンの位置を調整する事でガタツキを押さえられる場合があります。
まず、フィッシュボーンを固定ステイる２本のボルトを少し緩めて下さい
一人で行うのは難しいので、誰かに手伝って頂いた方が良いと思います。

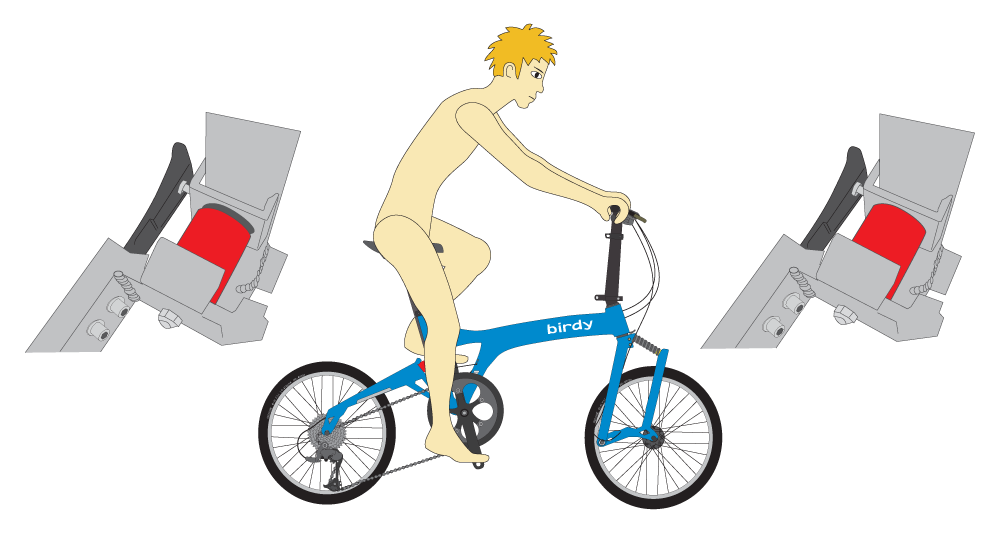

お手伝いの方にBirdyへ跨って頂きます。 (Birdyに跨って頂くとエラストマーが少し縮みます)

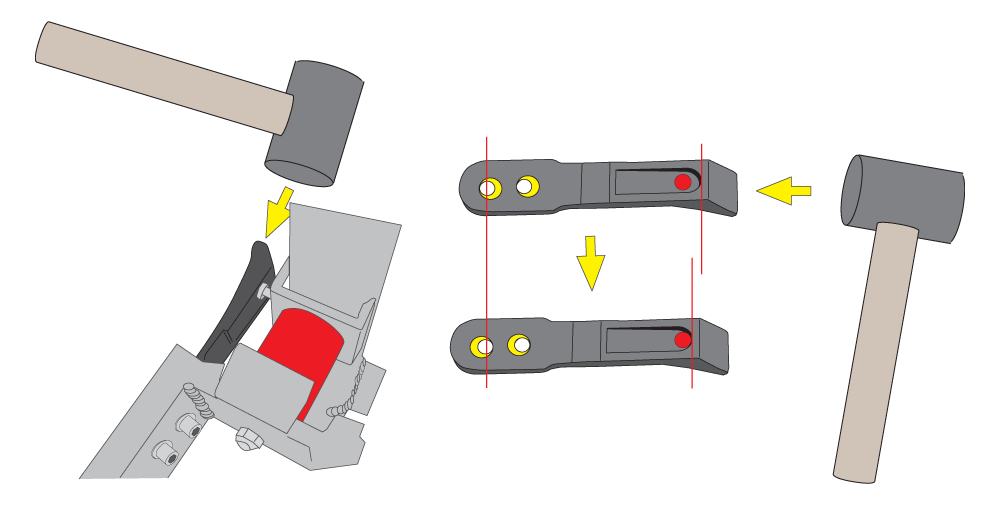

プラスチックやゴムのハンマーでフィッシュボーンを軽く叩いて頂くと、フィッシュボーンが後ろへ下がります
そのまま２本のボルトを３ｍｍの六角レンチで固定してください。
追伸

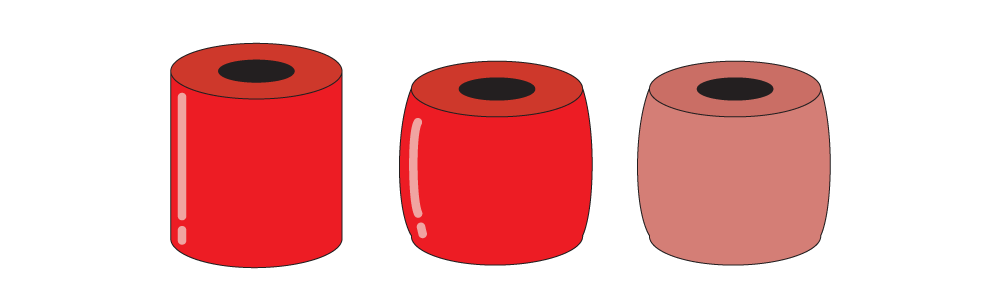

後ろのサスペンション（エラストマー）は使っているうちにだんだんと柔らかくなってゆき、だんだんと縮んで行きます。 そして、どんどんゴム内部の油分が抜けてゆき、硬化して、最後は割れてしまいます。
フィッシュボーンをいくら調整してもガタツキが収まらない場合はエラストマーが縮んでいる可能性が高いですから、 エラストマーも交換された方が良いと思います。
エラストマーに艶が無く、カサカサになっていたらとっくに交換時期は過ぎていると考えて下さい。

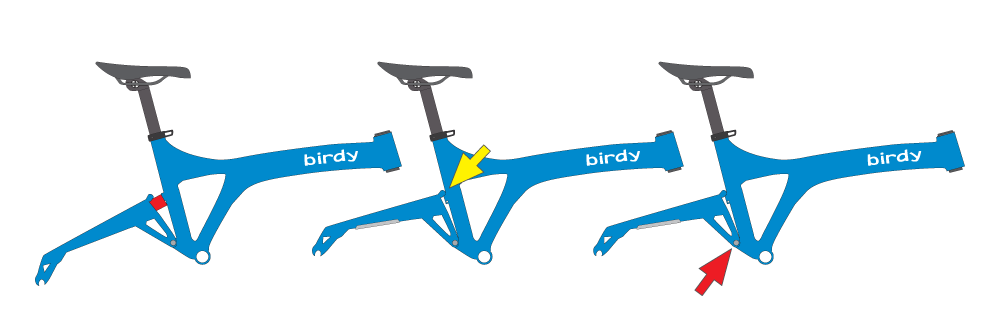

走行中にエラストマーが割れてしまうと、スイングアームの上側がメインフレームにぶつかってしまい、 その衝撃でメインフレームとスイングアームを繋いでいる極太のシャフトが曲がってしまいます。
このシャフトが少しでも曲がってしまうと、シャフトを抜いて交換する事ができないばかりか、 折りたためない自転車になってしまいますので、エラストマーはマメに交換して下さい。
