Pacific REACHの各種ケーブルルーティング



目次

• フレーム前側のケーブルの通し方
• フレームとスイングアーム部分のケーブルの通し方

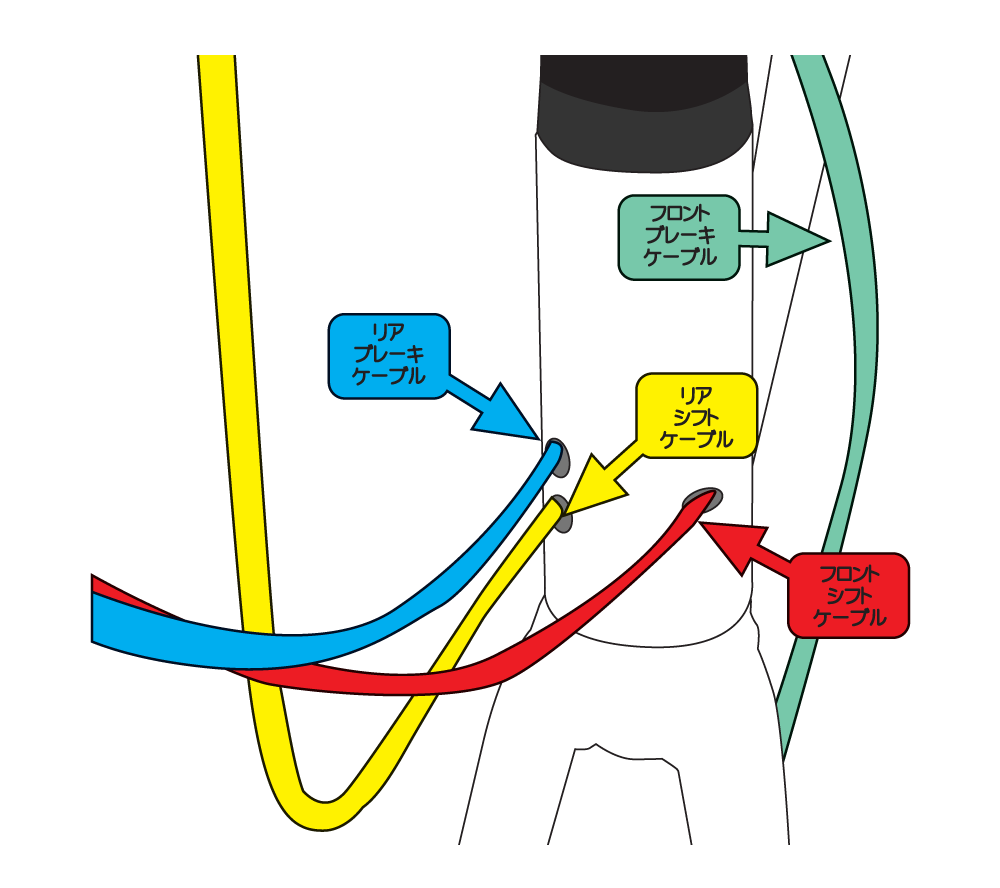

フレーム前側のケーブルの通し方

フレーム前側に３つケーブルを通す穴が開いていますが、完成車の工場出荷状態は、自転車右上の穴にリアブレーキケーブル。 自転車右下の穴にリアシフトケーブル。自転車左側の穴にフロントシフトケーブルが通ります。

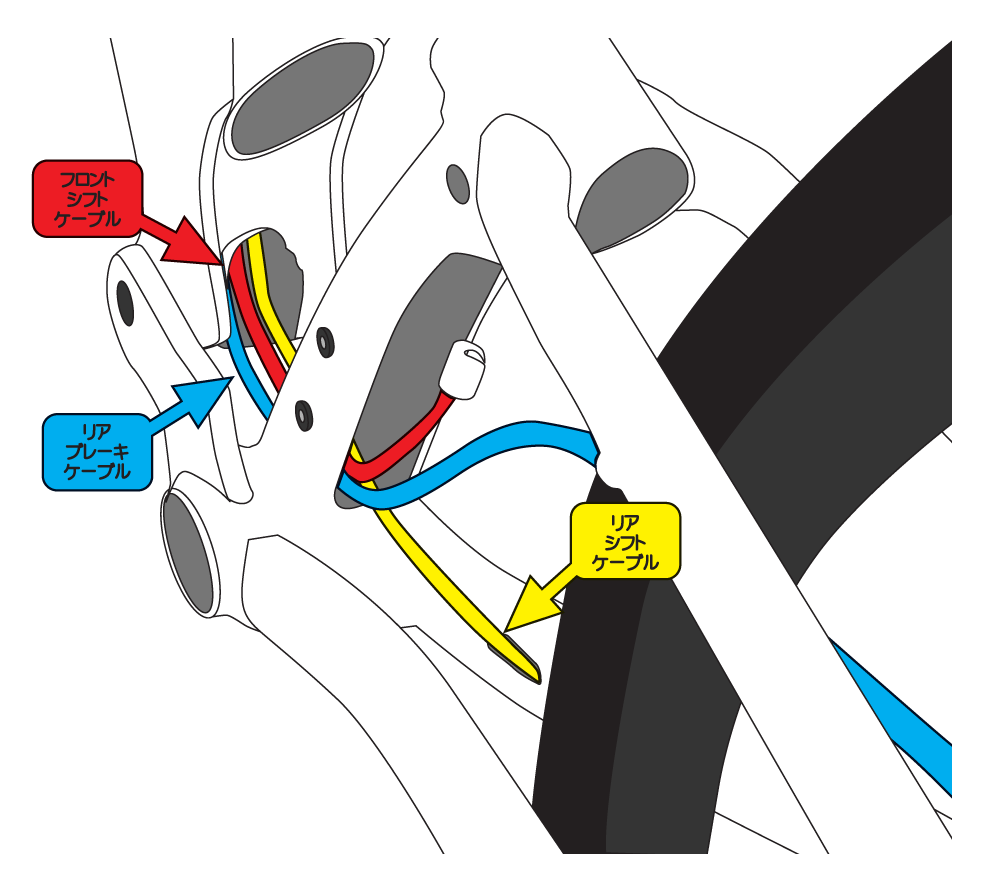

フレームとスイングアーム部分のケーブルの通し方

メインフレームからスイングアームを通す時には自転車右側からリアシフトケーブル。フロントシフトケーブル。リアブレーキケーブルと言う順番で ケーブルを通します。
